INOVAÇÃO

O Vert3D é um sistema inovador para medição tridimensional do dorso de pacientes com desvios posturais, através de um método de projeção de luz estruturada, pemitindo a avaliação e acompanhamento de pacientes que apresentem desvios e assimetrias, em especial a escoliose, abordando de forma qualitativa e quantitativa a topografia das regiões dorsal e lombar.

PRATICIDADE

Sistema de fácil manuseio, destina-se à avaliação e acompanhamento de pacientes que apresentem desvios e assimetrias posturais, em especial a escoliose, permitindo abordar de forma qualitativa e quantitativa a topografia das regiões dorsal e lombar. Através da análise computadorizada da superfície das costas, o sistema permite ao profissional de saúde avaliar relevo, inclinação, curvatura e simetria.

PARÂMETROS CLÍNICOS

Os parâmetros clínicos são calculados automaticamente e apresentados ao usuário em uma tela de computador, permitindo navegação e manipulação dos dados. Além disso, o sistema gera um relatório impresso com os cálculos automáticos do sistema. Todos os dados são armazenados em um banco de dados, que pode ser pesquisado para comparação entre exames e acompanhamento da evolução de cada paciente.

INDICAÇÕES CLÍNICAS E DIAGNÓSTICAS

Rastreamento de desvios posturais em uma população de interesse;

Avaliação inicial da assimetria e da deformidade de pacientes com desvio postural confirmado;

Acompanhamento da evolução do tratamento, permitindo reduzir a quantidade de radiografias e fornecendo informação complementar quantitativa sobre a deformidade externa causada pelos desvios vertebrais.

SOFTWARE

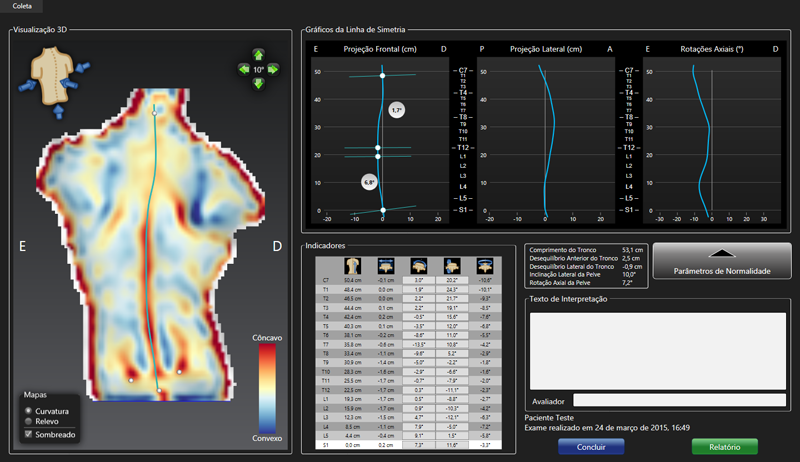

O sistema gera ainda gráficos e tabelas detalhadas, que permitem quantificar parâmetros como desequilíbrio lateral e ântero-posterior do tronco, deformidades da parede torácica posterior, ângulo das curvas na superfície, entre outros.

Os parâmetros clínicos analisados pelo Vert3D são os seguintes:

LINHAS DE CONTORNO HORIZONTAIS

Permitem visualização direta do contorno dorsal, na tela do computador, incluindo zoom e rotação em três eixos.

LINHA DE SIMETRIA

permite visualizar a posição, inclinação e curvatura da linha média da região dorsal. Essa linha é o resultado de cálculos matemáticos automaticamente realizados pelo sistema; a projeção frontal da linha de simetria mostra os desvios laterais da coluna, existentes na escoliose, enquanto a projeção lateral dessa linha mostra o perfil das curvaturas naturais da coluna – cifose dorsal e lordose lombar;

COMPRIMENTOS E ÂNGULOS

Os ângulos e medidas de maior relevância clínica são automaticamente calculados pelo sistema. Isso inclui:

-Distância entre a vértebra proeminente e o sacro (comprimento da coluna)
-Inclinação lateral e posterior do eixo da coluna (linha entre C7 e S1)
-Ângulo cifótico e ângulo lordótico

LAUDO CLÍNICO

Como resultado final do exame, o computador emite um laudo impresso, contendo as informações mais relevantes para a documentação do estado atual de cada paciente, podendo ser diretamente comparado com exames anteriores a fim de avaliar a forma e a velocidade da evolução clínica. Todos os exames realizados ficam armazenados no sistema, estando prontamente disponíveis para consulta ou mesmo para transferência para outros computadores.

O VERT 3D

O Vert 3D é constituído por três módulos operacionais, responsáveis pelas sucessivas etapas do exame, conforme descrito a seguir:

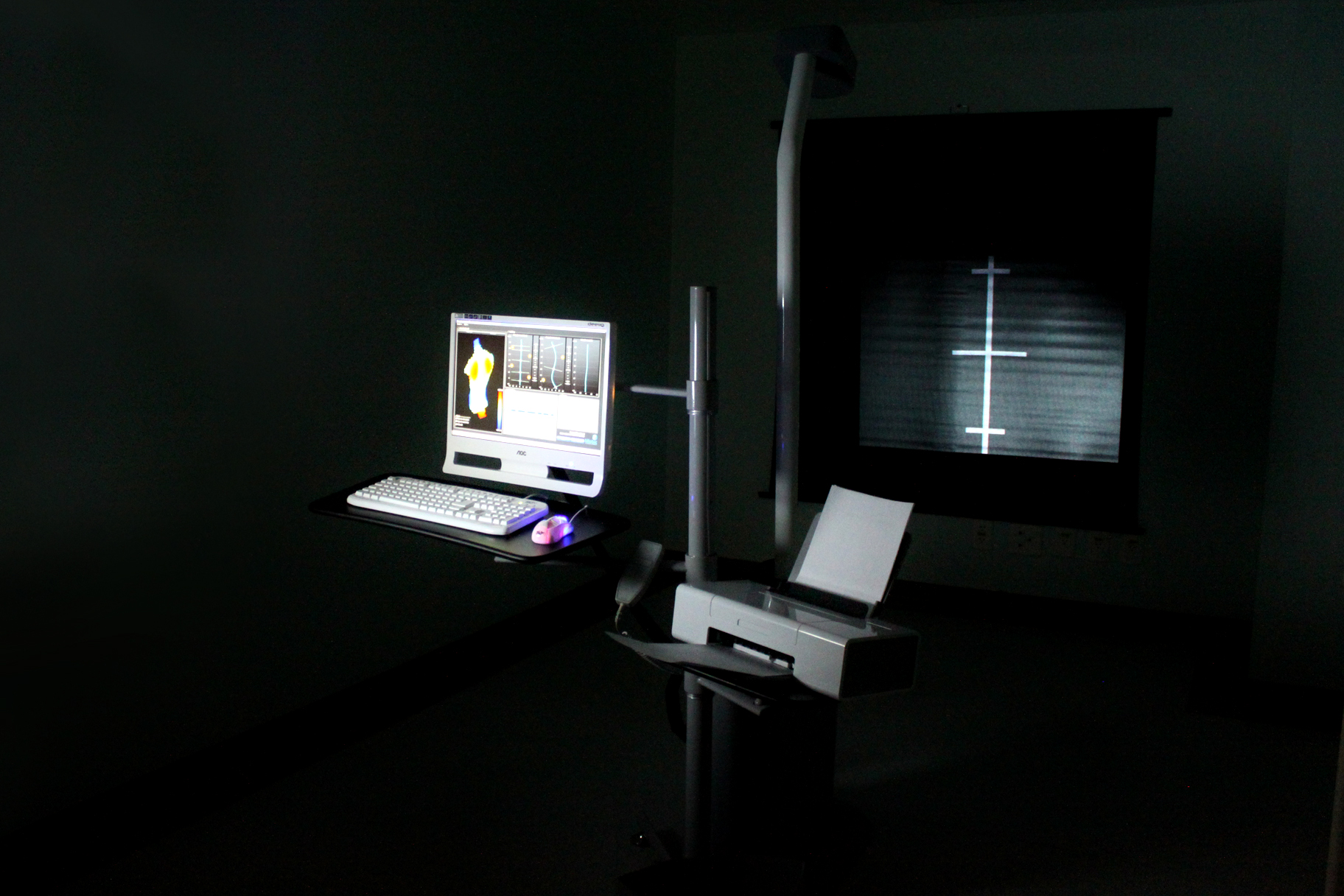

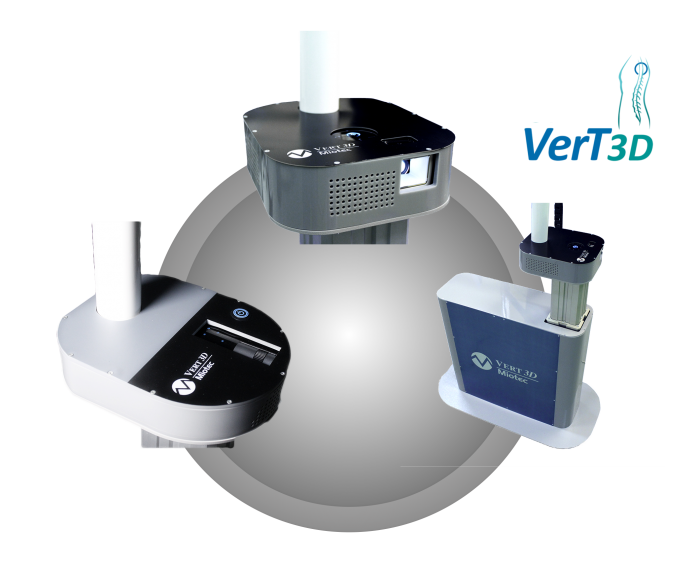

– O módulo óptico é constituído pelo projetor e pela câmara, acoplados em uma torre metálica de altura regulável. Esse módulo é responsável pela projeção e captação de um padrão de luz estruturada, gerando informação tridimensional pelo princípio da triangulação;

– O módulo computacional é constituído por uma CPU dedicada, e realiza análises matemáticas utilizando geometria diferencial para o cálculo de comprimentos, ângulos, curvaturas, assimetrias e detecção de pontos de interesse;

– O módulo de interpretação é constituído pela interface visual do software, sendo responsável pela apresentação interativa dos resultados no monitor LCD para visualização, marcação, comparação e registro dos parâmetros mensurados pelo exame. A interpretação considera sempre a análise crítica e o julgamento clínico do examinador. Ao final do processo, é disponibilizada a impressão dos resultados em um laudo.
